Практически любая крыша представляет собой технически сложное инженерное сооружение, качество и надежность которого обеспечивают комфортные условия проживания владельцев загородного дома или дачи. Протечки в узлах соединения кровельных материалов нарушают герметичность крыши и с этой точки зрения узел прохода дымовой трубы через кровлю требует особого внимания.
Главными особенностями узлов прохода дымохода через крышу выступает многообразие кровельных материалов, множество вариантов конструкции кровельного пирога и несколько видов самой дымовой трубы. Целью данной статьи является обзор и систематизация основных технических решений, соблюдение которых обеспечит долговечность и безопасность эксплуатации как самого дымохода, так и узла его прохода через крышные конструкции.
Почему так важна герметичность прохода трубы через крышу
Низкое качество изготовления узла прохода дымовой трубы через кровлю здания или частного дома приводит к попаданию влаги внутрь конструкции, воздействие которой несет целый ряд отрицательных факторов:
- попадание влаги внутрь утеплителя на основе стекла или базальта в несколько раз снижает теплоизоляционные свойства материала, что отрицательно сказывается на климатических условиях внутри здания или загородного дома;
- воздействие влаги на стропильную систему крыши приводит к интенсивному гниению деревянных материалов, из которых она изготовлена. Разрушение стропильной системы приводит к серьезным затратам на ее восстановление, размер которых на порядок превосходит затраты на грамотное изготовление надежного прохода дымохода через кровлю;
- попадание влаги внутрь жилых помещений ухудшает климатические параметры воздуха, а также может вызвать коррозию бытовой техники, хозяйственного инвентаря и других предметов домашнего обихода.
Еще одним отрицательным фактором воздействия влаги является разрушение внешней металлической оболочки дымовой трубы, которая изготовлена из обычного металла. Такая особенность снижает теплоизоляционные свойства сэндвич-конструкции и может привести к интенсивному образованию конденсата в холодное время года.
Типы кровли и виды кровельных материалов
Все виды кровельных материалов разделены на два больших класса, каждый из которых обладает своими достоинствами и недостатками:
- к мягким кровельным материалам относятся гибкая черепица, ондулин, битумные покрытия и все виды покрытий на основе полимеров или мастик. Такие материалы дешевле металла, однако их долговечность и устойчивость к прямому солнечному излучению существенно ниже. К этому стоит добавить и достаточно высокую горючесть материалов на основе битума, полимеров или мастик;
- жесткие кровельные материалы выпускаются на основе металлов или асбоцементных смесей. К первому типу относятся профлист и металлочерепица, а наиболее популярным представителем второго типа является шифер. Серьезный рост производства шиферных покрытий связан с полной заменой вредного асбеста на абсолютно безопасный хризотил.
Отдельным пунктом стоит отметить, что все рассматриваемые варианты прохода дымохода через крышу относятся к ее утепленной разновидности, со всеми вариантами кровельного «пирога».
Что такое узел прохода трубы через крышу
Узлом прохода дымовой трубы через крышную конструкцию называют участок выхода дымохода через поверхность кровельного материала. Для этой цели в пространстве кровельного «пирога» проделывается отверстие соответствующего размера. На плоских крышах такое отверстие имеет форму круга, а на скатных — форму овала. Зазор между краями отверстия и самой трубой является потенциальным источником протечек и требует хорошей герметизации.
Конструкция узла прохода кровли (УПК) и материалы для его изготовления сильно зависят от конструкции самой дымовой трубы. Утепленные трубы с наружной оболочкой из нержавейки существенно расширяют круг используемых материалов, так как температура наружной поверхности оболочки практически не превышает 100°С. Одинарные трубные конструкции из металла, не защищенные слоем теплоизоляции, требуют более ответственного подхода, а круг используемых материалов существенно меньше. Такая особенность связана с повышенной температурой поверхности дымохода, величина которой может доходить до нескольких сотен градусов.
К сказанному стоит добавить тот факт, что все особенности установки дымохода на кровельных конструкциях различного исполнения достаточно подробно разобраны в строительном своде правил СП 17.13330.2017, который является современной и актуализированной редакцией очень известного СНиП II-26-76.
Как герметизировать дымоход на крыше из шифера
Герметизация стыков на шиферной крыше чаще всего выполняется на основе асбоцементных растворов, так как данный материал существенно дешевле и дополняет экономию на стоимости кровельного шифера. Последовательность работ по герметизации состоит из ряда последовательных действий, выполнение которых не вызывает особых трудностей даже у неподготовленного человека:
- асбестовое волокно, порошок или шнур предварительно замачивается в воде;
- хорошо промокший асбест смешивают с портланд цементом в пропорции 1:1;
- после тщательно перемешивание асбеста с цементом, полученной смесью аккуратно заполняют стык между трубой и кровельным материалом;
- небольшим заходом раствора на трубу необходимо увеличить площадь соприкосновения раствора и поверхности дымохода;
- смоченными в воде руками тщательно разглаживают асбоцементный состав для образования ровной поверхности, без ярко выраженных бугров и шероховатостей.
Надежность гидроизоляции гарантируется очень высокой адгезией раствора и шифера, а его безусловная стойкость к высокой температуре не требует дополнительных мер защиты.
Из недостатков такого варианта герметизации прохода через шиферную крышу можно отметить небольшой срок службы (меньше 15 лет), а также не очень красивый внешний вид. Снизить влияние этих недостатков помогает конусный фартук из металлического листа, который закрывает место соединения трубы и шифера. Дополнительную гидрозащиту обеспечивает термостойкий герметик, которым изолируют верхушку конуса в месте его примыкания к дымоходу.
В заключение к данному методу хотелось бы отметить крайне распространенный миф о вреде асбеста и шифера из него для здоровья человека. Данный миф связан с разновидностями асбестов амфиболовой группы, вред которой научно доказан и не подлежит никакому сомнению. Но месторождений асбеста амфиболовой группы в Российской Федерации нет и никогда не было. Отечественная промышленность использует в виде сырья для шифера ТОЛЬКО асбест хризотиловой группы, который абсолютно безопасен для здоровья.
Как заделать дымоход на крыше из ондулина или мягкой черепицы
Главным отличием организации прохода через крыши из ондулина и мягкой черепицы являются переходные элементы заводского изготовления, которые существенно облегчают монтаж УПК. Последовательность работы по заделке дымохода выглядит следующим образом:
- готовый проходной элемент обрабатывают герметиком и закрепляют на крыше с помощью саморезов;
- при монтаже проходного элемента необходимо обеспечить нахлест его краев на поверхность ондулина не менее 17 см;
- крепление УПК в поверхность крыши выполняется в местах нахождения деревянной обрешетки;
- поверх фартука переходного элемента монтируют дополнительные листы ондулина с нахлестом в одну волну. Нахлест ондулина для верхней части не должен быть меньше 17 сантиметров.
После установки переходного элемента выполняют непосредственно монтаж дымохода с надетой ответной частью. Фиксация ответной части на переходном элементе выполняется с помощью саморезов. Перед фиксацией необходимо убедиться в отсутствии отклонения дымохода от вертикальной оси.
Монтаж дымоходов на крыше из мягкой черепицы происходит по тому же принципу, что и на кровле из ондулина. Плоская поверхность существенно упрощает монтаж, а лепестковая структура кровельного материала позволяет заделывать края проходного элемента под уже уложенные плитки мягкой черепицы.
Как сделать примыкание дымохода к кровле из металлочерепицы

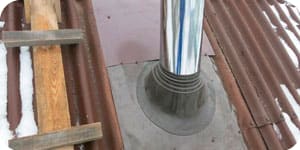

Универсальным решением прохода через крыши из любого материала является гибкий переходник из резины или силикона под общим названием Мастер Флеш. Он состоит от мягкой конусной манжеты, плоского полимерного основания с подложкой из мягкого алюминиевого листа. Такая конструкция основания позволяет точно огибать неровности кровельного материала, а гибкая конструкция манжеты нивелирует разный угол наклона крышной поверхности.
Из главных преимуществ Мастер Флеш стоит отметить гибкое алюминиевое основание, плотность прилегания манжеты к трубе, невысокую стоимость и широкую цветовую гамму. Из недостатков этих элементов прохода можно выделить не очень высокую прочность и достаточно низкую термостойкость — температура поверхности сэндвич-трубы не должна быть выше 120°С.
Порядок монтажа Мастер Флеш на кровле из металлочерепицы включает в себя несколько последовательных действий, основными из которых выступают следующие:
- на конусной части элемента срезают лишние «ступеньки» таким образом, чтобы диаметр отверстия конуса был чуть меньше диаметра дымохода. Такая обрезка сохранит плотное прилегание верхнего края конуса к поверхности дымовой трубы;
- в кровельном «пироге» прорезают отверстие, размер которого немного больше диаметра наружной поверхности дымохода;
- всю конструкцию Мастер Флеш надевают на участок трубы, который выходит непосредственно из крыши;
- основание переходного элемента и место его расположения на трубе промазывают термостойким силиконовым, каучуковым или битумным герметиком;
- устанавливают дымоход по месту и обжимают основание Мастер Флеш по месту его расположения на участке крыши;
- поле уточнения ориентации переходного элемента и дымовой трубы закрепляют основание обычными саморезами.
После окончания монтажа необходимо тщательно проконтролировать плотность прилегания конусной части к поверхности дымохода и, при необходимости, дополнительно промазать щели термостойким силиконовым герметиком.
На рынке представлены два вида элементов Мастер Флеш из резины и силикона. Первый вид отличается более низкой стоимостью, но его долговечность существенно ниже силиконовых аналогов. Мастер Флеш из силикона чуть дороже изделий из резины, однако его механическая прочность на морозе, долговечность и более привлекательный внешний вид полностью компенсируют более высокую стоимость.
Еще одним вариантом прохода дымохода через кровлю из металлочерепицы является узел прохода (УП) из металлического листа, который состоит из трех основных частей — основания, конусной юбки и защитного фартука. Узлы прохода этого типа отличаются высокой долговечностью, привлекательным внешним видом и общей жесткостью конструкции, которая способна без повреждений выдерживать очень высокие ветровые нагрузки. Монтаж данного элемента практически не отличается от монтажа Мастер Флеш, но имеет несколько отличительных особенностей:
- жесткая конструкция УП подразумевает точное соблюдение его геометрических размеров с углом наклона скатов крыши. Максимальное отклонение углов наклона не должно превышать 10 градусов;
- при монтаже на ребристых поверхностях профлиста или металлочерепицы, в местах прилегания основания УК и поверхности крыши, следует обеспечить надежную гидроизоляцию. Самым надежным вариантом монтажа выступает заделка верхнего края листа основания под планку конька;
- хорошим решение гидроизоляции стыка основания и поверхности крыши является бутил-каучуковая лента, срок службы которой превышает 10 лет. К этому стоит добавить, что такая лента обладает хорошей адгезией к поверхности металла, стойкостью и ультрафиолету и высокой эластичностью;
- в качестве герметиков для гидроизоляции изделий из металла лучше применять битумные, каучуковые, бутил-каучуковые и битумно-каучуковые герметики для наружных кровельных работ. Такие герметики имеют высокую эластичность в очень большом диапазоне наружных температур, что обеспечивает надежную гидроизоляцию в любых климатических условиях.
Еще одним преимуществом металлических узлов прохода является возможность их покраски в тон крыше или приобретение уже окрашенных конструкций, цвет которых соответствует цвету профлиста или металлочерепицы.
Как закрыть дымоход на крыше от дождя
Все перечисленные варианты прохода дымохода через крышные конструкции из различных материалов не устраняют необходимость установки завершающего элемента дымовой трубы, в качестве которого может выступать зонт или дефлектор. Данные конструкции предохраняют от попадания влаги внутрь дымохода, что является важной составляющей безопасности системы отопления в целом.
Выбор в пользу любого из элементов подробно описан в статье «Зонт или дефлектор на дымоход — что лучше», которая написана специально для нашего сайта. Из главных достоинств дефлекторов стоит отметить практически полную защиту от бокового ветра и дождя, что является достаточно важным фактором для трубных конструкций небольшой высоты. Защита от бокового дождя предохраняет котел или печь от попадания влаги, а защита от бокового ветра облегчает уверенный розжиг топлива.
Заключение
Приведенный обзор всех способов прохода круглых двухконтурных дымоходов из нержавеющей стали через кровельные конструкции различных типов наглядно показывает, что выпуск монтажных элементов дымовой трубы достаточно тщательно проработан нашей промышленностью, а монтаж дымохода в месте прохода через кровлю не вызывает особых трудностей даже у мало подготовленных специалистов.
Еще одной особенностью современных методов монтажа элементов прохода через крышу выступает широкий спектр гидроизоляционных материалов, наличие и невысокая стоимость которых гарантируют приемлемое качество работ. Битумные и каучуковые герметики и ленты обладают высокой долговечностью, стойкостью в большим перепадам температур и необходимой для таких конструкций пластичностью, которая сохраняется на всем сроке эксплуатации.
